Beschreibung
Vollautomatischer Etikettierer – gebraucht – :
Baustellenpreis:
Preis ab Standort: jetzt nur 8.500.-€ statt 15.500.-€ (netto)!
Ehem. Neupreis= 40.000.-€ (netto)!
Auf Wunsch senden wir ihnen dazu auch ein kleines Video!
Hersteller: Clever Systemtechnik
Baujahr: Ende 2011
Zustand: gut – sehr gut
Verfügbar: ab sofort
Standort: Lager Bautzen
Vollautom.Drucksp. ESP PAX 112-ST-UE

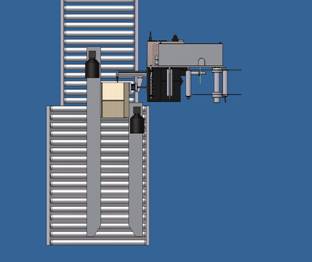

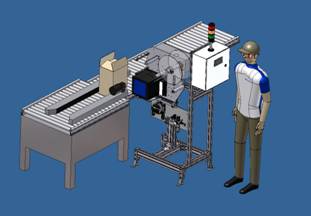

1 Stück Vollautomatische Etiketten-Druckspendeanlage zur seitlichen um Eck Etikettierung im Durchlauf.

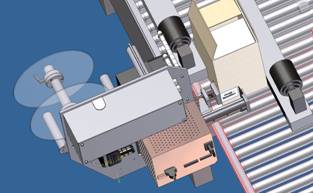

Das Anstreifen um Eck wird erfolgen, während die Kartonage durch Ihren Doppelriemenantrieb transportiert wird, so dass die Applikation bei Verlassen der angetriebenen Strecke abgeschlossen ist. Etikettengröße 80 mm x 150 mm. .

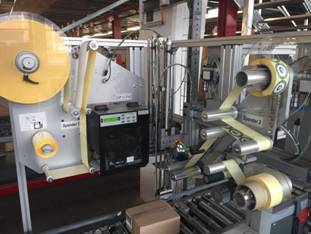

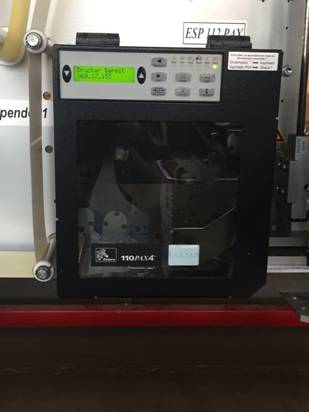

Druckeinheit Zebra:
Thermotransfer/Thermodirekt-Druckverfahren,
Auflösung 203 DPI
Etikettenbreite bis 114 mm
Druckbreite bis 104 mm
Max. Druckgeschwindigkeit 305 mm/s
Max.(Standard) Rollendurchmesser 350 mm
Schnittstellen Parallel, Seriell 232/422/485,
Ethernet mit Zebra Printserver II
Arbeitstemperatur: 0″C bis 40°C
Farbband-Vorab-Ende-Warnung
Real-Time-Clock
Flash-Firmware
Farbbandlänge: bis 900 m

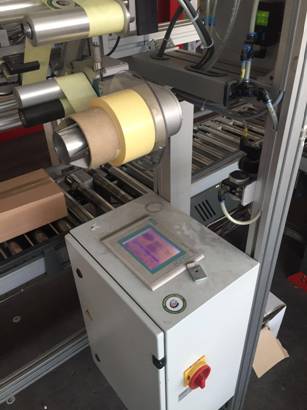

Steuerung:
Siemens S7-224-Steuerung und OMRON NT3S-
Touchpanel
Schaltschrank RAL-Lackiert (7035, Lichtgrau)
Schnittstelle: Potentialfrei, für Störung, Bereit und
Grundstellung
Notauseinschleifung in die Fördertechnik
Etikettierauslösung: über Lichtschranke
Meldungen: Überwachung für Etikett auf Saugplatte
Etikettenendevorabmeldung
Farbbandendevorabmeldung
3-fach Meldeleuchte
Pneumatik: Festo inkl. CPV14-Ventilinsel

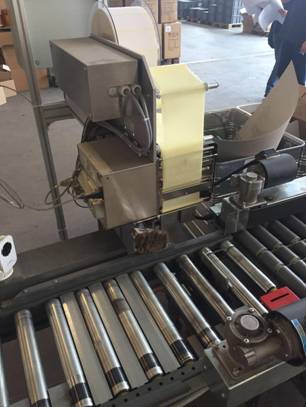

Applikator: Stempelklappapplikator zum Etikettieren
im Durchlauf
Hubabschaltung über Sensor
Anstreifvorrichtung für um Eck Etikettierung
Etikettierzeit: (kompletter Zyklus): ca. 2-3sec.
Ausführung der Dreh- und frästeile:
Aluminium, natur eloxiert, Stahl rostfrei, Teflon,
Makroion
Ausrichtung: (Linkshand bzw. Rechtshand), nicht
definiert
Stativ: fest am Boden montierbar
Elektrischer Anschluß: 230V, 50Hz, Vorsicherung 16A
Druckluft: 6 Bar, ölfrei
Dokumentation: in deutscher Sprache
Bedienungsanleitung und Schaltplan 1x in
Papierform, 1x auf Datenträger
Steuerungsprogramme 1x auf Datenträger
Elektrische Dokumentation erstellt mit E-Plan-P8
EG-Konformitätserklärung bzw. Einbauerklärung Seriennummer. PAX: Seriennummer.
1 Stück Spender:

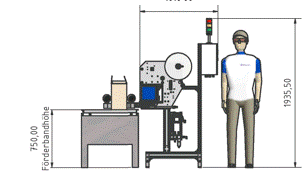

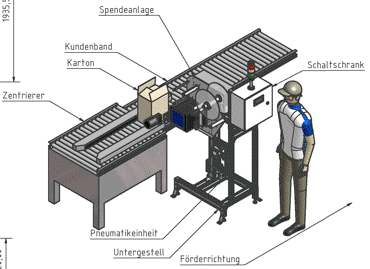

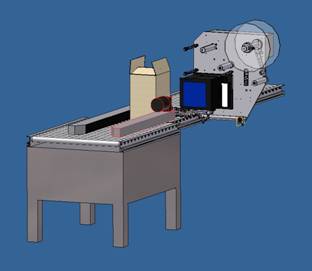

Vollautom.Drucksp. ESP PAX 112 – ST rechts Vollautomatische Etiketten-Druck-Spendeanlage zur Etikettierung von Kartonagen auf der Oberseite im Stillstand. Etikettengröße ca. 100mmx200mm.
Druckeinheit Zebra:
Thermotransfer/Thermodirekt-Druckverfahren,
Auflösung 203 DPI
Etikettenbreite bis 114mm
Druckbreite bis 104mm
Max. Druckgeschwindigkeit 305mm/s
Max.(Standard) Rollendurchmesser 350mm
SchnittstellemParallel, Seriell 232/4227485,
Ethernet mit Zebra Printserver II
Arbeitstemperatur: 0°C bis 40°C
Farbband-Vorab-Ende-Warnung
Real-Time-Clock
Flash-Firmware
Farbbandlänge: bis 900m
Steuerung: Siemens S7-226-Zentral-Steuerung
inklusive serieller Schnittstelle und Siemens TP177A
(Touchpanel)
Schaltschrank RAL-Lackiert (7035, Lichtgrau)
Schnittsteile: Potentialfrei, für Störung, Fertig und
Grundstellung
Notauseinschleifung in die Fördertechnik
Etikettierauslösung: wahlweise über Maschinentakt
oder Lichtschranke
Meldungen: Etikettenendevorabmeldung
3-fach Meldeleuchte
Überwachung für Etikett auf Saugplatte
Pneumatik: Festo inkl. CPV14-Ventilinsel
Applikator: Stempelapplikator zum Etikettieren im
Stillstand
Hub 250mm, variabel
Hubabschaltung über Taumelplatte
Saugplatte für Etikett 100mmx150mm
Etikettierzeit: (kompletter Zyklus): ca. 3-4sec.
Stativ: fest am Boden montierbar
Ausführung der Dreh- und frästeile:
Aluminium, natur eloxiert, Stahl rostfrei, Teflon,
Makroion
Ausrichtung: Rechtshand
Dokumentation: in deutscher Sprache
Bedienungsanleitung und Schaltplan 1x in
Papierform, 1x auf Datenträger
Steuerungsprogramme 1xauf Datenträger
Elektrische Dokumentation erstellt mit E-Plan-P8
EG-Konformitätserklärung bzw. Einbauerklärung
1 Stück Speedy 3 L – ST Premium
Vollautomatische Etiketten-Spendeanlage zur
Etikettierung von Kartonagen auf der Oberseite im
Stillstand. Etikettengröße ca. 40 mm und 50 mm “rund”.
Spendeeinheit: Etikettenbreite bis 120mm, max.
Rollendurchmesser 250mm, Kern 76mm
Etikettenantrieb über Omron-Servomotor
Max. Spendegeschwindigkeit 30m/min, abhängig vom Etikettenformat
Steuerung: Zentralsteuerung (siehe Pos. 02)
Schnittstelle: Potentialfrei, für Störung, Fertig und Grundstellung
Notauseinschleifung in die Fördertechnik
Etikettierauslösung: wahlweise über Maschinentakt
oder Lichtschranke
Meldungen: Etikettenendevorabmeldung
3-fach Meldeleuchte
Überwachung für Etikett auf Saugplatte
Pneumatik: Festo inkl. CPV14-Ventilinsel
Applikator: Stempelapplikator zum Etikettieren im
Stillstand
Hub 250mm, variabel
Hubabschaltung über Taumelplatte
Saugplatte für Etikett
Etikettierzeit: (kompletter Zyklus): ca. 3-4sec.
Stativ: fest am Boden montierbar
Ausführung der Dreh- und frästeile:
Aluminium, natur eloxiert, Stahl rostfrei, Teflon, Makroion
Ausrichtung: (Linkshand bzw. Rechtshand), nicht definiert
Dokumentation: in deutscher Sprache
Bedienungsanleitung und Schaltplan 1x in
Papierform, 1x auf Datenträger
Steuerungsprogramme 1xauf Datenträger
Elektrische Dokumentation erstellt mit E-Plan-P8
EG-Konformitätserklärung bzw. Einbauerklärung
1 Stück Datahandler-Paket
Bestehend aus:
Klemmkasten (Kunststoffausführung); Befestigung muss im maximalen Umkreis von 5 Metern (Kabellänge) zum PC erfolgen können!
Multifunktionsmodul zur Erzeugung der notwendigen digitalen bzw. potentialfreien Signale
diverse Kabel und Opto-Koppler
Software zur Datenauswertung und Datenbereitstellung
