Beschreibung

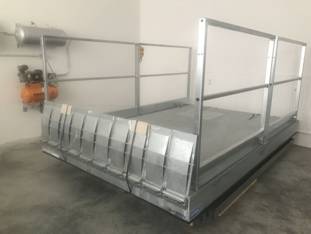

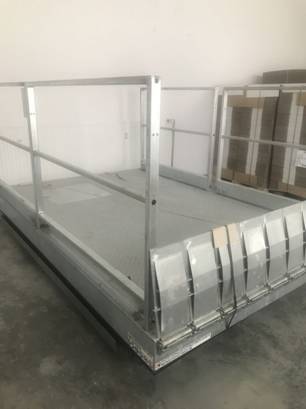

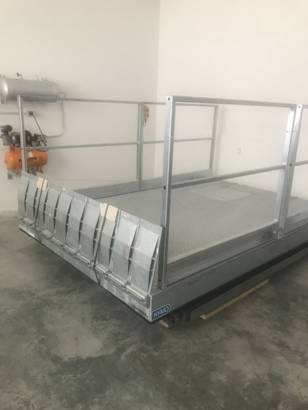

Verladehubtisch, 2 to., 3 x 2m, feuerverzinkte Ausführung â Neu – :
Preis ab Standort: 9.950.-⬠(netto)!
Hersteller: Hymo (H M Hubtechnik GmbH)
Typ: LX20-16/20/1-M
Baujahr: 2016 â Verladehubtisch wurde aber nie eingebaut
ehemaliger Neupreis: 15.000.-⬠(netto)
Zustand: NEU
Verfügbar: ab sofort
Standort: 72419 Neufra
Verladehubtisch – Hubtischkategorie 4, gemäà EN1570-1
Technische Daten:
Tragkraft: 2000 kg
Nutzhub: 1600 mm

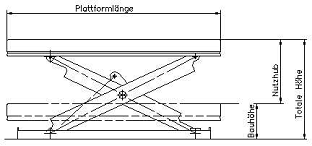

Bauhöhe: 305 mm => zzgl. 10 mm (Pos. 3)
Plattformlänge: 3000 mm
Plattformbreite: 2000 mm
Hub-/Senkzeit (je): 37 sek
Motorleistung (S3 – 20í): 2,86 kW
Betriebsspannung: 400 VAC 3~/N/PE/50 Hz
Steuerspannung: 24 VDC
Hydraulikeinheit/Steuerung: innerhalb des Hubtisches
Plattformerweiterung: auf Anfrage möglich
STANDARD – HUBTISCHAUSRÃSTUNG FÃR – VERLADEHUBTISCHE:
Mechanik:
– Unterrahmen als Profilkonstruktion mit mechanischen Endlagenstopps,
mit Befestigungsbohrungen zum Verdübeln
– Scherenpaket aus Profilstahl mit abschmierbaren Lagerungen
(für höhere Seitenstabilität und reduzierter Lagerbelastung)
– Oberrahmen aus 8 mm Tränenblech mit zusätzlicher Profilverstärkung
РTransporțsen
РService̦ffnung in der Plattform, verschraubt
Hydraulik:
– Aggregat mit Ãlfüllung gemäà ISO HM32
– Verrohrung zwischen den Zylindern und Schlauchverbindung zum Aggregat
– Zylinder mit hartverchromter und abschmierbarer Kolbenstange
– Endlagendämpfung in den Zylindern, ölgefüllte Minusseite
Elektrik:
– Normmotor in IP55, mit Kaltleiterwicklung
– Schutzklasse für E-Teile IP65
– Hubendschalter einstellbar
– Endschalter für Sicherheitskontaktleiste
– Totmannsteuerung mit Transformator, Hauptschalter bauseitig
– Handtaster am 3m Kabel AUF/AB/NOT-AUS
Sicherheit:
– Sicherheitskontaktleiste unterhalb der Plattform – unterbricht den Senkvorgang bei Berührung
– Rohrbruchsicherheitsventil im Zylinder
– Wartungsstützen
– Beschilderung mit Sicherheits-Hinweispiktogrammen
– Betriebs- und Wartungsanleitung in deutsch
Lackierung:
– Hubtisch in RAL 7046 telegrau oder RAL 5019 capriblau (andere RAL Farben für den Hubtisch gegen
Mehrpreis möglich)
– Zylinder in RAL 9005 tiefschwarz
– Aggregat in RAL 9005 tiefschwarz
Normen:
– EN1570-1, EN982, EN60204, interne Werks-Qualitätsnorm
– Verladehubtische sind für den Einsatz im Freien geeignet (Montage / Einbaugrube gemäà unserer
Einbauzeichnung), wir empfehlen jedoch beim Einsatz im Freien eine verzinkte Ausführung
Bitte beachten Sie die Beschreibung etwaiger nachfolgender Zubehörpositionen oder im aufgeführten
Sonderzubehör. Durch Zubehöre können Abweichungen gegenüber der oben beschriebenen
Standardausrüstung auftreten.
HINWEIS: Verladehubtische sind in der Standardvariante nicht mit Radlasten (LKW, PKW oder
Gabelstapler) überfahrbar. Dazu ist eine Verstärkung der Plattform notwendig, die wir Ihnen bei
Bedarf nachträglich anbieten können.
HINWEIS:
Die Steuerstelle (Handtaster) ist so zu planen/installieren, dass bei Nutzung des Hubtisches
dieser jederzeit einsehbar ist – sowohl auf der Plattform als auch unterhalb der Plattform. Bitte
spezifizieren Sie die Steuerkabellänge des Handtasters (Standardlänge 3m – ab Mitte Hubtisch) im
Auftragsfall.
Die Hauptstromzuleitung ist mit einem Hauptschalter zu versehen – beides sind bauseitige
Leistungen.
Zusatzausstattung:
Feuerverzinkung, Scherenpaket/Unterrahmen/Plattform
– in Anlehnung der Korrosivitätskategorie C4
– OHNE weitere Decklackierung
VerschleiÃschienen galvanisch bearbeitet
– am Ober- und Unterrahmen verschraubt
ACHTUNG:
Die Hubtischbauhöhe erhöht sich um 10 mm.
Geländer an der Plattformseite
– mit Hand-, Knielauf und StoÃleiste
– Geländer max. 1100 mm hoch
– StoÃleiste 150 mm hoch
– Geländersegment (1 Stk.) max. 1500 mm lang
– mit der Plattform verschraubt

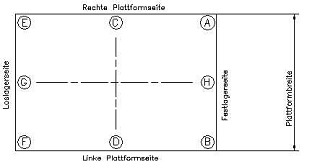

– an der Plattformseite A-E
Geländerausführung steckbar, ohne Endschalterüberwachung
– mit Hand-, Knielauf und StoÃleiste
– Geländer max. 1100 mm hoch
– StoÃleiste 150 mm hoch
– Geländersegment (1 Stk.) max. 1500 mm lang
– an der Plattformseite B-F
Geländersegmente, feuerverzinkt
– für Pos. 4 5
– in Anlehnung der Korrosivitätskategorie C4
– OHNE weitere Decklackierung

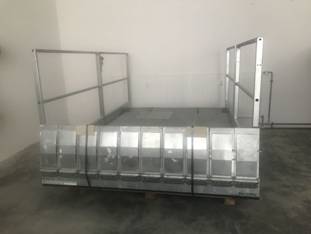

Ãberladeklappen, 200×450 mm
– an der Plattformseite E-F
– Ausladung 450 mm, Breite 200 mm
– Ausführung verzinkt, OHNE Gegenhalter – Segmente sind einzeln bedienbar
