Beschreibung

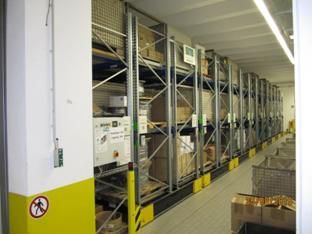

verfahrbares Palettenregal, Bito, 288 Paletten bzw. Gitterboxenplätze, 800kg pro Palette – gebraucht – :
Preis (netto) ab Standort: jetzt nur 32.500.-€ (netto) statt 39.950.-€, zzgl. Demontage etc.!
4Q15-8-VR
Hersteller: Bito
Typ: verfahrbares Palettenregal
Baujahr: 2008
Oberste Regalebene: ca. 3.100mm
Unterste Fachhöhe: ca. 1.700mm
Einstelltiefe: 1.200mm
Anzahl Lagerebenen: 3
Traversen:
– Länge: ca. 2,70m
– Anzahl (in Stück)

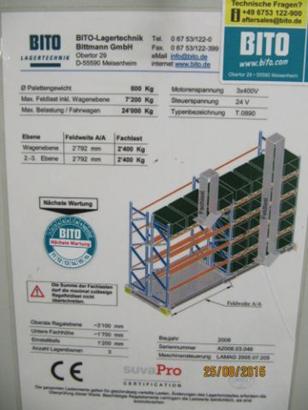

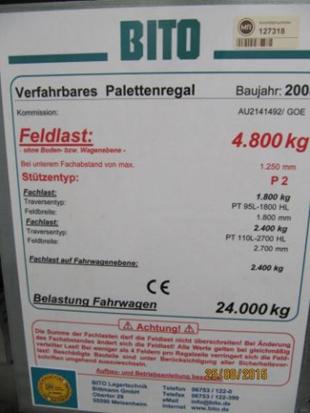

Fachlast: 2.400kg = 800kg pro Palette, bzw. 1.800kg bei Traversenlänge 1,80m
Feldlast: 4.800kg
Feldweite: 2.792mm
Feldlast inkl. Wagenebene: 7.200kg
max. Belastung pro Fahrwagen: 24.000kg
ehem. Neupreis: 80.000 EUR
Verfügbar ab: 11/2015
Zustand: Neuwertig, Regelmäßig gewartet mit Wartungsvertrag
Standort: Raum Frankfurt a.M.
– Ausgangsbasis –
Gebindedaten: DIN-Flachpaletten Gitterboxen
• Grundmaß: 1.200 mm x 800 mm
• max. Höhe: 1.000 mm
• max. Gewicht: 800 kg
Einlagerung: längs
3 Paletten übereinander
3 Paletten nebeneinander
– unterste Palette steht auf dem Boden –
Höhenteilung: * 1.250 / 2.500 mm
-jeweils Oberkante Traverse
> Aufteilung und Gesamtbreiten auf Basis der beigefügten Prinzipskizze. <
Aufteilung und Gesamtbreiten:
Pos. 1.1) 2 Einfachregalreihen
• Gesamtbreite: ~ 5.674 mm
• Anzahl Einfachfelder: 2 x 2.700 mm lichte Weite
Pos. 1.2) 7 Doppelregalreihen
•Gesamtbreite: 5.674 mm
• Anzahl Doppelfelder: 2 x 2.700 mm lichte Weite
Ausstattung ie Feld: • 2 Paar Längstraversen übereinander
Zusatzausstattung: • Spanplattenböden auf Unterzügen für Pos 1.1
• 3 Paar Quertraversen je Traverysenebene für Pos 1.2
Sicherheitszubehör: • insgesamt 4 Stück Anfahrschutz L-Form,
400 mm hoch, mit schwarz-gelber Sicherheitsmarkierung
Regalhöhe: 3.500 mm
Regaltiefe: 1.100 mm je Einfachreihe
2.400 mm je Doppelreihe
(= 1.100 mm 200 mm Distanz 1.100 mm)
Gesamtkapazität: = 288 Stellplätze
Belastungen
– statische Berechnung beruht auf den nachfolgend genannten Fachabständen –
Feldlast: 4.800 kg
bei einem Fachabstand von max. 1.250 mm
Fachlast: Feldbreite 2.700 mm = 2.400 kg
-jeweils bei gleichmäßig verteilter Last
Spanplattenböden mit • Böden aus 38 mm starken Spanplatten Typ V20 E1,
Unterzügen Unterzüge aus Vierkantprofil
• durch die in Tiefenrichtung verlaufenden Unterzüge
wird eine sehr hohe Tragfähigkeit der bündig in den Traversen liegenden Holzspanplatten erzielt
Quertraversen • Schraubrahmen mit hinterem Anschlag
• die seitliche Führung und der hintere Anschlag gewährleisten ein sicheres Einlagern von Gitterboxpaletten und Flachpaletten
Anfahrschutz an den Regaleckbereichen und im Bereich von Durchfahrten sind ortsfeste Regale, die mit nicht leitliniengeführten Fördermitteln bedient werden, durch einen
mindestens 0,3 m hohen Anfahrschutz zu sichern • der BITO-Anfahrschutz ist robust und hat eine enorm starke Verankerungsfestigkeit • mit der Überhöhe von 400 mm bieten wir einen praxisgerechten Anfahrschutz
Oberflächenbeschaffenheit:
• Stützrahmen, Quertraversen glanzverzinkt
• übrige Bauteile mit einer hochwertigen, schlag- und kratzfesten Kunststoffbeschichtung – mittlere Schichtstärke 50 u-
Pos. 2= Verfahrwagen
=> hoher Nutzungsgrad Ihres Lagerraumes o
Umfang: 7 Stück Verfahrwagen -unterfahrbar- mit Elektroantrieb
• für 7 Doppelreihen (= Pos. 1.2) bestehend aus je 2 Doppelfeldern ä 2.700 mm lichte Weite
• incl. Spanplattenabdeckung, V20 E1
Ausführung: solide, verwindungsfreie Fahrwagenkonstruktion;
Schwarz lackiert;
incl. aller Bedienungs- und Steuerelemente nach BGR 234, CE-Konformität
Sicherheitssysteme:
• Zutrittslichtschranken (Personenschutzsystem)
• Fußlichtschranken
• optische Näherungssensoren
• Notaustasten
• Fahrzeitüberwachung
Abmessungen ie Wagen: • Breite: 2.600 mm
• Länge: 5.784 mm
• 1. Ablagehöhe bei: 300 mm
Belastung pro Wagen: 28.800 kg
Radlast: 7.500 kg
Anzahl Fahrwerke: 3 Stück
Anzahl Räder: • Fahrwerke außen: 2 Stück
• Fahrwerke -innen-: 2 Stück
ergibt pro Wagen: 6 Stück
Anzahl Motoren: 1 Stück pro Wagen
Motorleistung: 1 x 0,37 KW
Gesamtanschlussleistunq: 2,59 KW
Absicherung Zuleitung
Hauptschaltschrank: 25 Ampere
Fahrgeschwindigkeit: 4 m/Min.
Steuerungstyp: Siemens SPS S7
Schienen: 1 x 21 lfd. m Laufschienen – Profil: Kranschiene S14
2 x 21 lfd. m Führungsschienen – Profil: Kranschiene S14
Montageart: Montage auf Streifenfundamente
siehe Anlage
Zubehör:
• Funkfernsteuerung mit 1 Handsendern
• Nachtschaltung
• Fahrwarnung (Blitzlampe)
• Simatic Touch Panel TP177A
Bitte sorgen Sie für: • die Überprüfung der Tragfähigkeit des Bodens
• das Einbringen von Streifen fundamenten vor Schienenmontage *
• den Schutzanstrich der Schienen bei aggressivem Bodenanschluss
• das Untergießen der Schienen
• die Leerkanäle zur Elektroverkabelung *
• die Zuleitung zum Hauptschaltschrank *
• Personenkorb für den Stapler, Hebebühne oder Rollgerüst während der Verkabelung der Fahrwagen
*nach unseren Angaben
