Beschreibung

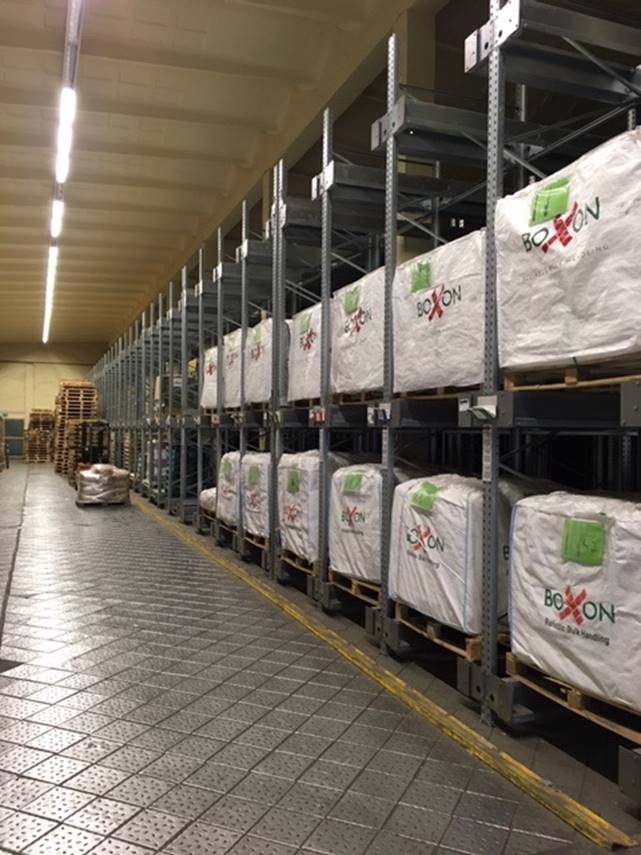

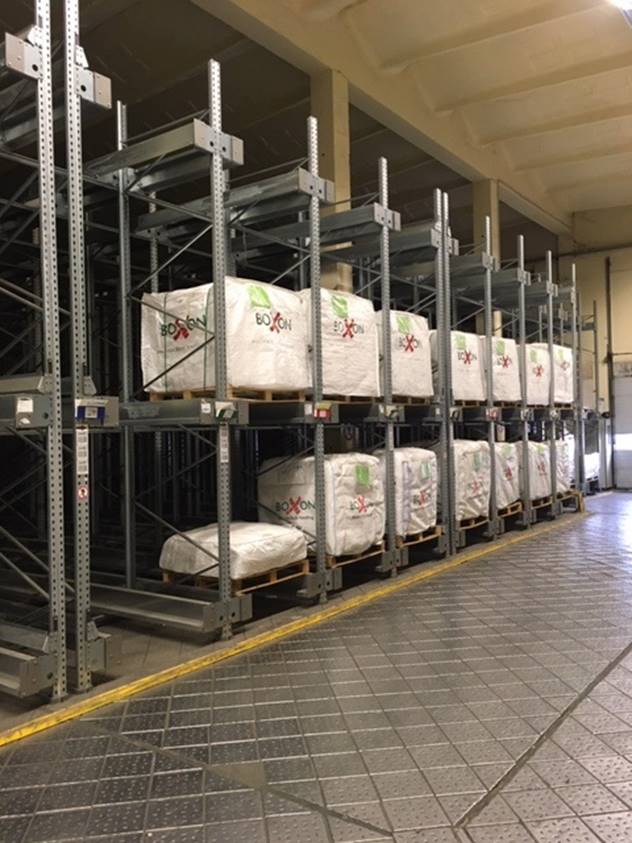

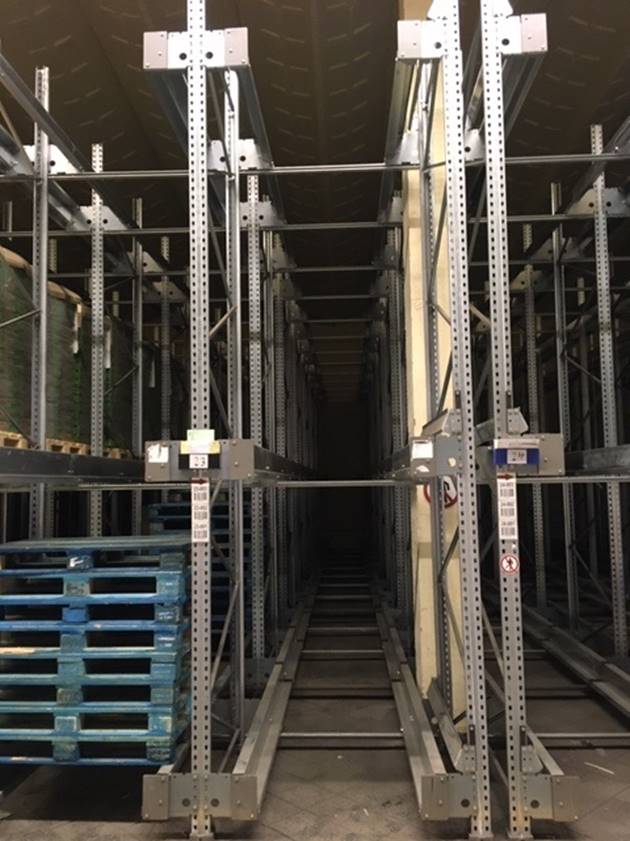

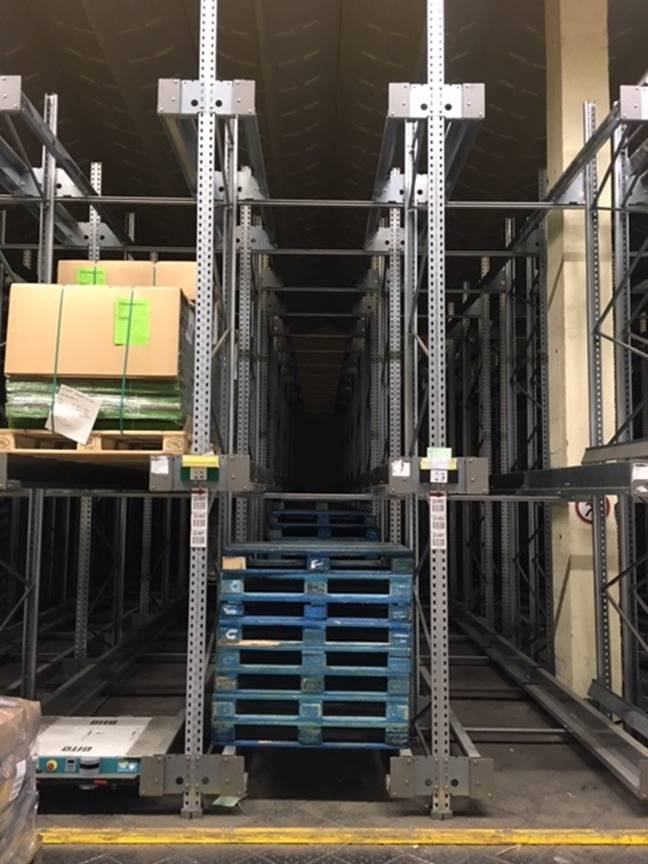

Radio Shuttle Paletten(einfahr)regal für 1.929 Europaletten, 700kg / Palette – gebraucht -:
Preis ab Standort: 69.500.-€ (netto) zzgl. Demontage, Transport etc.
Preis inkl. 2 Radio Shuttles!
Gesamtkapazität brutto: Palettenstellplätze 1.929

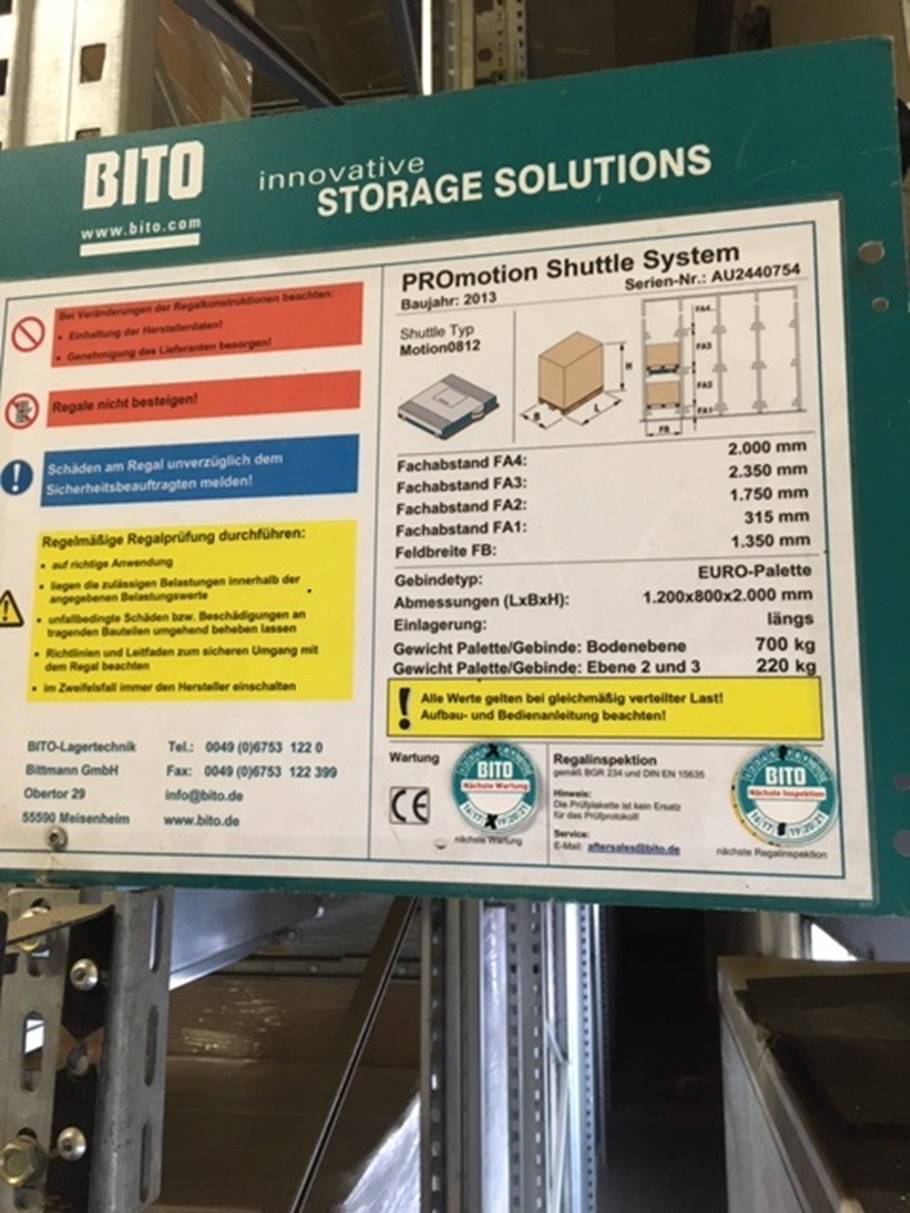

Hersteller: Bito
Baujahr: 2013
Plan der Anlage gerne als PDF auf Anfrage!

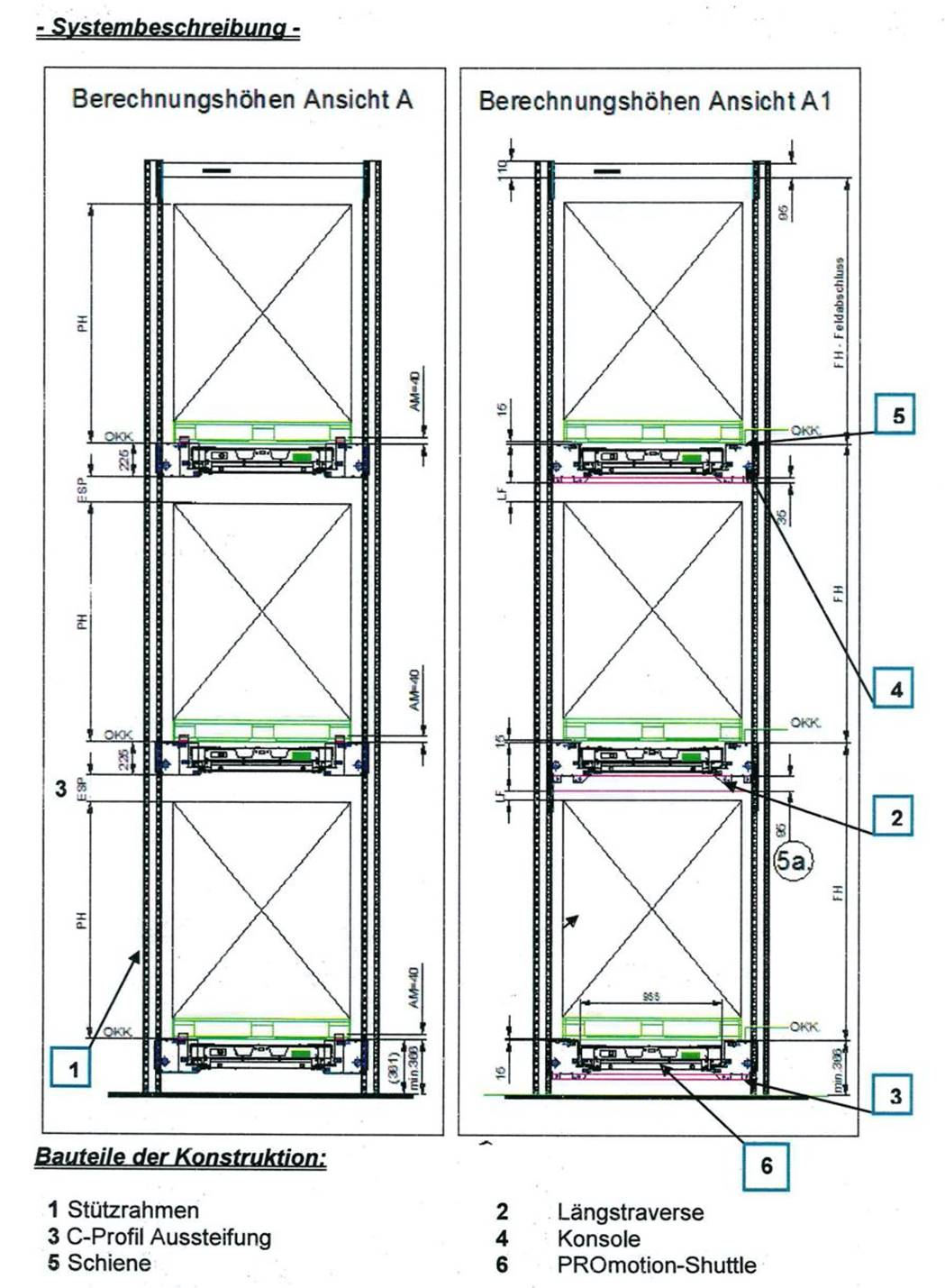

-Anlagenbeschreibung-
Abmessungen je Block: Block 1 2 – 8 Block 9
Paletten nebeneinander: 3 4 3
Paletten übereinander: 3 3 3
Paletten hintereinander: 19 19 18
Kapazität = Palettenplätze: 171 228 162
Gesamtbreite: [mm] 4.450 5.900 4.450
Gesamttiefe: [mm] 16.250 16.250 15.410
Oberste Ablagehöhe [mm]: 4.716 4.716 4.716
Höchster Stützrahmen [mm] 5.200 5.200 5.200
Breite [mm] / Typ Stützrahmen:100/P3 100/P3 100/P3
Lichte Feldbreite [mm]: 1.350 1.350 1.350
Flächenpressung [kg/cm2] 31,0 30,5 30,0
Auslegung (FIFO/LIFO)*: LIFO
Palettenabstand**: [mm] 30 30 30
* Um ein sicheres Auslagem des Shuttles auf beiden Seiten sicherzustellen sind FIFO-Lager ca. 350 mm tiefer.
**ln einem BITO-PROmotion Lager stehen die Paletten nicht direkt aneinander sondern sind mit einem kundenseitig festlegbaren Palettenabstand voneinander getrennt. Dies ist ideal für sensible Ladegüter. Standardmäßig wird mit einem Abstand von 50 mm kalkuliert.
Gebindedaten: EURO-Paletten 1.200×800 mm
mit Überladung 1.200×800 mm
Max. Höhe: 2.000 mm
Max. Gewicht: 700 kg unterste Ebene
220 kg obere beide Ebenen. Einlagerung: quer
Im Auftragsfall wird die Maximalbelastung für die oberen beiden Ebenen berechnet.
> Die Ladung muss ausreichend gesichert sein
Lastanqaben: max. 21.660 kg Feldlast gemäß Höhenteilung
max. 13.300 kg Kanallast gemäß Höhenteilung

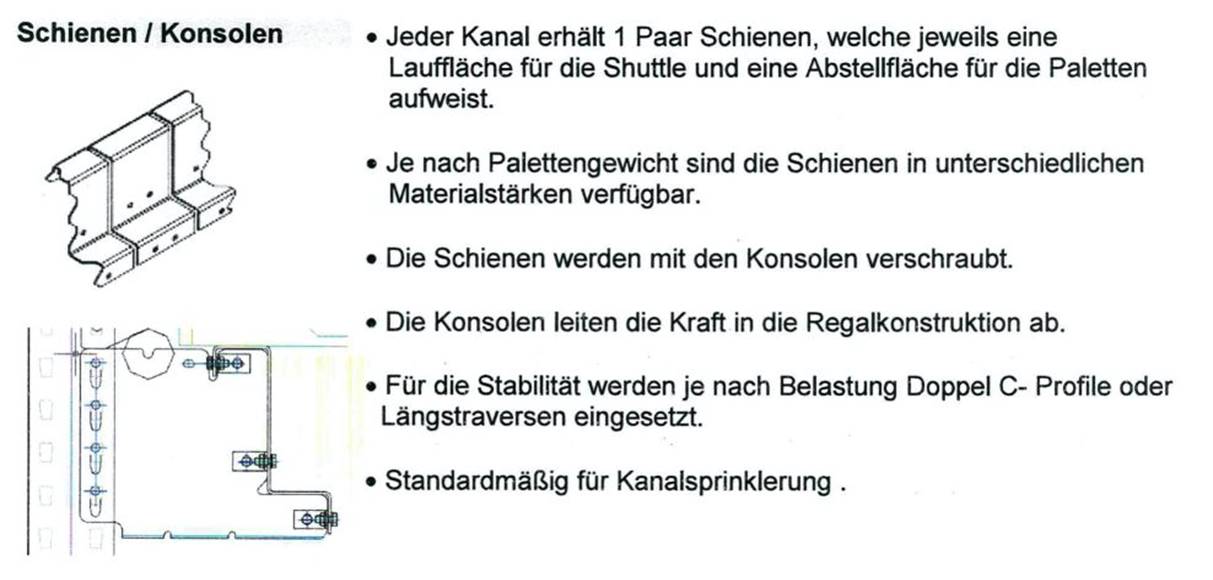

Die Feldlast wird durch die Verwendung von 0 x Ebenen mit 95 mm starken PT95L Traversen 3 x Ebenen mit 35 mm starken Doppel-C-Profilen erreicht.
Ablaqehöhen: 1. Ebene: 1.300 mm Palette
2. Ebene: 2.000 mm Palette
Ebene 2.000 mm Palette

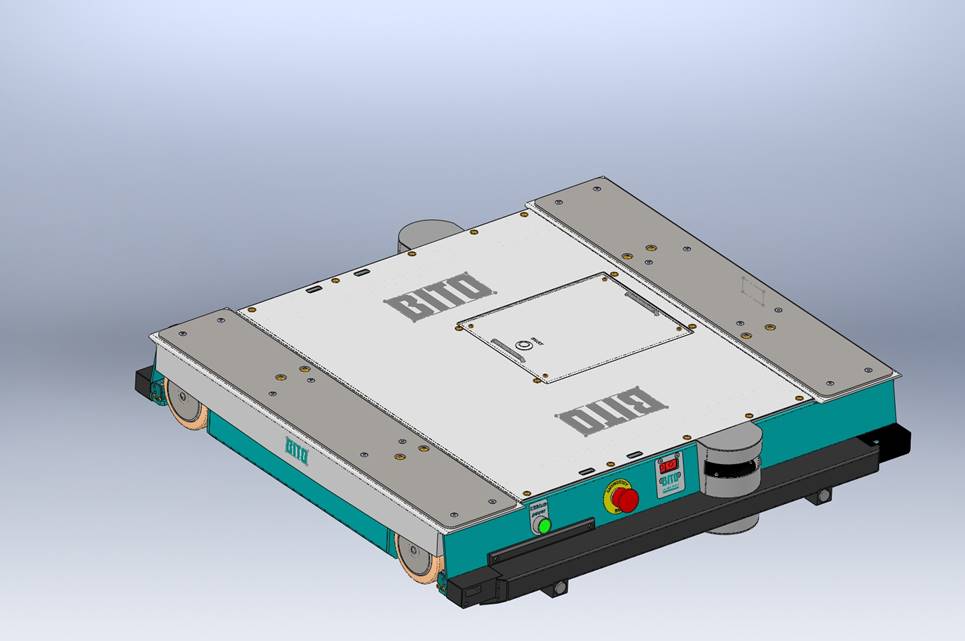

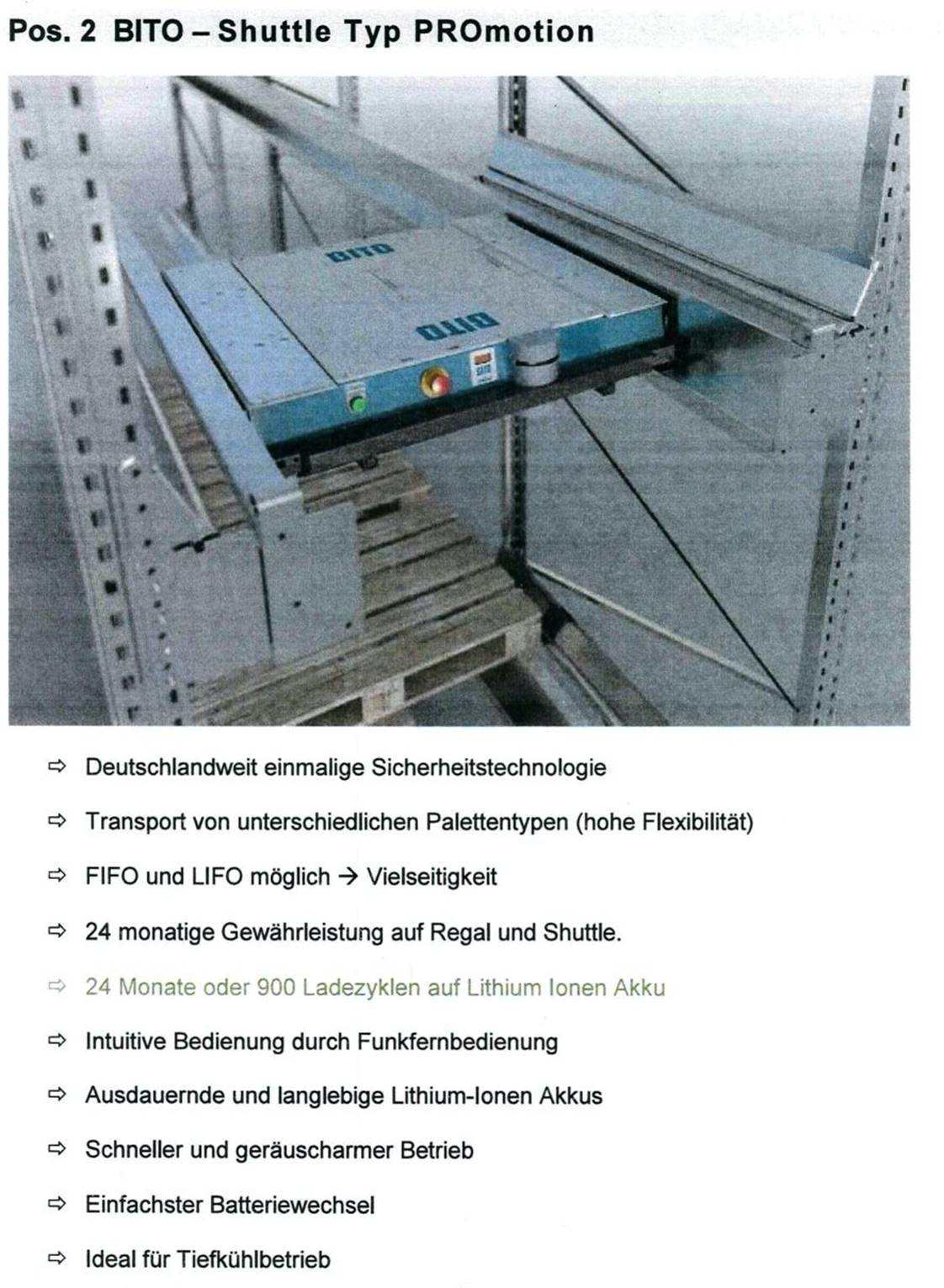

MOT. 0812.ST.LTH
Maximale Zuladung 1.500 kg Palettentiefe 800 mm Palettenbreite 1.200 mm
Lieferumfanq je Shuttle: • Ein Stück PROmotion Shuttle
• Ein Stück Lithium Ionen Akku inkl. ein Stück Ladegerät
• Ein Stück Funkfernbedienung inkl. ein Stück Ladegerät
Verfügbar: ab sofort
Zustand: gut – sehr gut
Standort: 04808 Wurzen
